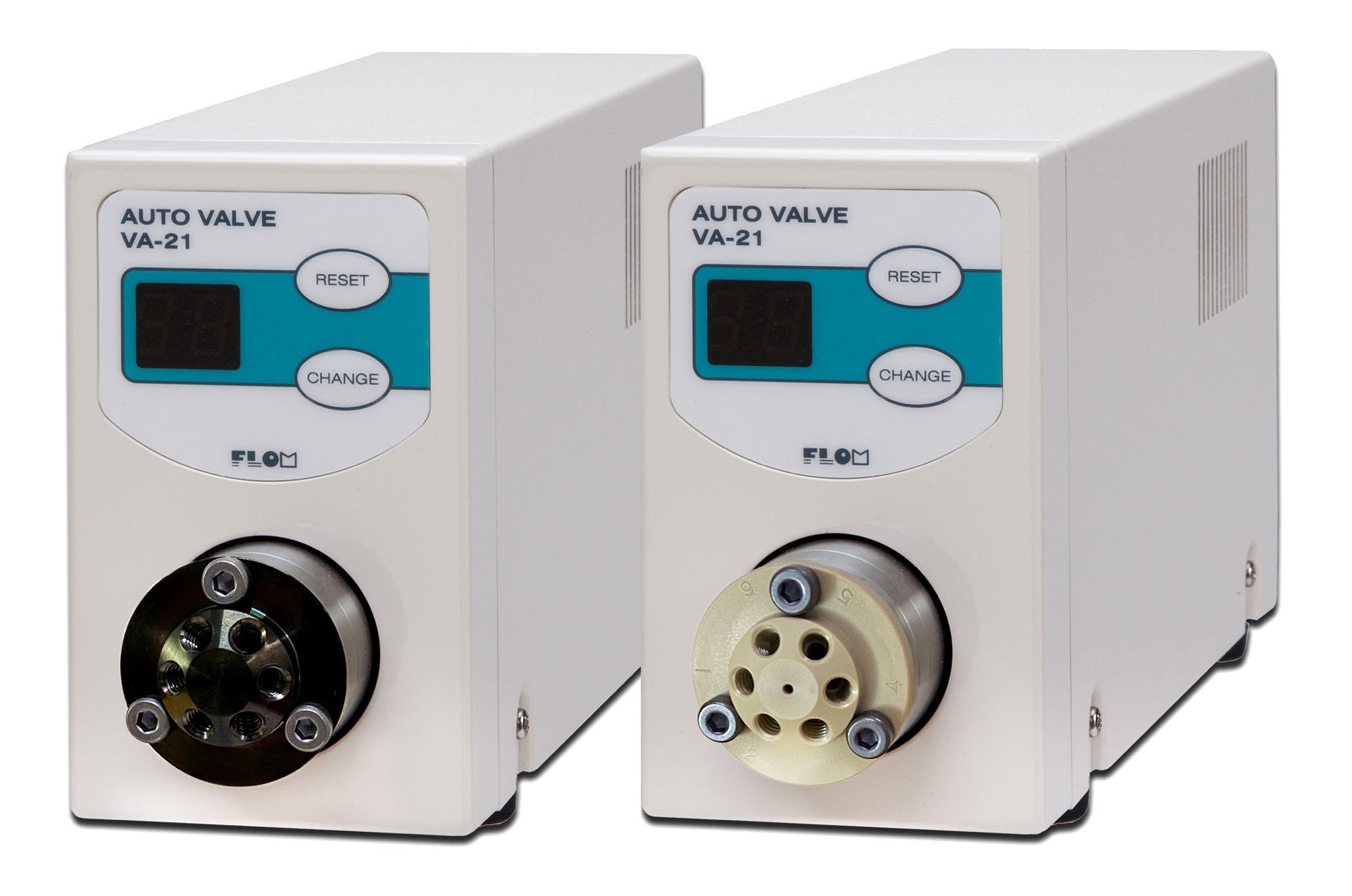

Das im Bild gezeigte Ventil ist nicht im Lieferumfang enthalten und muss separat von der unten gezeigten Liste bestellt werden.
Artikelnr.FL-V200FL-V201FL-V204FL-V512FL-V239FL-V05
Typ6 Anschlüsse, 2 Positionen3 Anschlüssel, 2 Wege2 Anschlüsse, Auswahl6 Anschlüsse, 2 Positionen
Max Druck20MPa (2900psi)30MPa (4350psi)1MPa (145psi)35 Mpa (5800 psi)
Benetztes MaterialPEEKSUS, PEEKPEEKSUS, PEEK
Schlauch OD1/16"ø3, 1/8"1/16"
Pfaddurchmesser0.6mm (0.024")0.8mm (0.03")0.8mm (0.03")1.0mm (0.04")0.6 mm
GewindegrößeNo.10-32UNF1/4-28UNFNo.10-32UNF
Neu gestaltete hochpräzise Entgasungseinheit mit verbesserter SelbstreinigungsfunktionMerkmale • Verwendet Teflon™AF-Schläuche für minimales Innenvolumen • Selbstreinigungsfunktion schützt das Innere des Geräts • CPU-Steuerung sorgt für stabile Entgasung • Unabhängiges Kammerdesign verhindert Verunreinigungen durch Lösungsmittel • Wählen Sie zwischen 2-Kanal- oder 4-Kanal-Konfigurationen
Modell NummerFL-AG-42-01FL-AG-44-01FL-BG-42-02FL-BG-44-02FL-BG-42-10FL-BG-44-10FL-FG-42FL-PG-41PFL-PG-42P
Kanäle242424212
Internes Volumen340 µL510 µL1020 µL10 ml62.0ml
Durchflussmenge≤ 10 mL/min≦ 10 mL/min≦ 5mL/min≦50.0mL/min
Vakuum-Bereich100 hPa fest150 hPa fest
Gewindegröße1/4-28 UNF
Benetztes MaterialTeflon TM AF*1, ETFE, PTFE PTFE , ETFE , PPSPTFE , ETFE , PEEK
Fernsteuerung-Input: - Output: Error signal
Maße108 (H) × 70 (B) × 240 (T) mm, ohne Vorsprünge180(H) ×90(B) × 400(T) mm, ohne Vorsprünge
Gewichtmax. 2,1 kgmax. 2,3 kgmax. 5,0kgmax. 6,0kg
LeistungAC 100 - 240 V (50 / 60 Hz) MAX 80 VA
*1:Teflon TM AF ist eine eingetragene Marke der Chemours Corporation.Hinweis: Kann nicht mit fluorierten Lösungsmitteln verwendet werden.
Gastorr BG SerieLösungsmittel-EntgasungssystemEine störungsfreie Entgasungsserie mit größerem Innenvolumen und EchtzeitanzeigeMerkmale• Wählen Sie das Modell mit dem richtigen Innenvolumen für Ihre Anwendung• Die automatische Reinigungsfunktion verhindert eine Verschlechterung der Vakuumpumpe• Die CPU-Steuerung sorgt für eine stabile Entgasung• Das unabhängige Kammerdesign verhindert die Verunreinigung von Lösungsmitteln• Wählen Sie zwischen 2- oder 4-Kanal-Konfigurationen• Echtzeitanzeige des Vakuumgrades
Modell NummerFL-AG-42-01FL-AG-44-01FL-BG-42-02FL-BG-44-02FL-BG-42-10FL-BG-44-10FL-FG-42FL-PG-41PFL-PG-42P
Kanäle242424212
Internes Volumen340 µL510 µL1020 µL10 ml62.0ml
Durchflussmenge≤ 10 mL/min≦ 10 mL/min≦ 5mL/min≦50.0mL/min
Vakuum-Bereich100 hPa fest150 hPa fest
Gewindegröße1/4-28 UNF
Benetztes MaterialTeflon TM AF*1, ETFE, PTFE PTFE , ETFE , PPSPTFE , ETFE , PEEK
Fernsteuerung-Input: - Output: Error signal
Maße108 (H) × 70 (B) × 240 (T) mm, ohne Vorsprünge180(H) ×90(B) × 400(T) mm, ohne Vorsprünge
Gewichtmax. 2,1 kgmax. 2,3 kgmax. 5,0kgmax. 6,0kg
LeistungAC 100 - 240 V (50 / 60 Hz) MAX 80 VA
*1: Teflon TM AF ist ein eingetragenes Warenzeichen der Chemours Corporation.Hinweis: Nicht mit fluorierten Lösungsmitteln verwendbar.
MerkmaleDurchflussraten von bis zu 50 ml/minAutomatische Reinigungsfunktion verhindert eine Verschlechterung der VakuumpumpeCPU-Steuerung sorgt für eine stabile EntgasungEchtzeitanzeige des VakuumniveausUnabhängige Kammern verhindern die Kontamination mit LösungsmittelnWählen Sie zwischen Konfigurationen mit 1 oder 2 Kanälen
Modell NummerFL-AG-42-01FL-AG-44-01FL-BG-42-02FL-BG-44-02FL-BG-42-10FL-BG-44-10FL-FG-42FL-PG-41PFL-PG-42P
Kanäle242424212
Internes Volumen340 µL510 µL1020 µL10 ml62.0ml
Durchflussmenge≤ 10 mL/min≦ 10 mL/min≦ 5mL/min≦50.0mL/min
Vakuum-Bereich100 hPa fest150 hPa fest
Gewindegröße1/4-28 UNF
Benetztes MaterialTeflon TM AF*1, ETFE, PTFE PTFE , ETFE , PPSPTFE , ETFE , PEEK
Fernsteuerung-Input: - Output: Error signal
Maße108 (H) × 70 (B) × 240 (T) mm, ohne Vorsprünge180(H) ×90(B) × 400(T) mm, ohne Vorsprünge
Gewichtmax. 2,1 kgmax. 2,3 kgmax. 5,0kgmax. 6,0kg
LeistungAC 100 - 240 V (50 / 60 Hz) MAX 80 VA
Das im Bild gezeigte Ventil ist nicht im Lieferumfang enthalten und muss separat erworben werden wie in der Listen unten gezeigt. Es kann nicht an FLOM-Pumpen angebracht werden.
Artikelnr.FL-V200FL-V201FL-V204FL-V512FL-V239FL-V05
Typ6 Anschlüsse, 2 Positionen3 Anschlüssel, 2 Wege2 Anschlüsse, Auswahl6 Anschlüsse, 2 Positionen
Max Druck20MPa (2900psi)30MPa (4350psi)1MPa (145psi)35 Mpa (5800 psi)
Benetztes MaterialPEEKSUS, PEEKPEEKSUS, PEEK
Schlauch OD1/16"ø3, 1/8"1/16"
Pfaddurchmesser0.6mm (0.024")0.8mm (0.03")0.8mm (0.03")1.0mm (0.04")0.6 mm
GewindegrößeNo.10-32UNF1/4-28UNFNo.10-32UNF
Intelligente Micro Pumpe MP-22Ventilschaltende MikropumpeRückschlagventillose Konstruktion für besonders niedrige Impulssteuerung bei niedrigen DurchflussratenMerkmaleVerbesserter Impulsfluss nahe NullProbleme mit Blasen stark reduziertEinfaches EinrichtenObere und untere DruckbegrenzerPlatzsparendes, kompaktes DesignExterne Steuerung mit RS232C-Protokoll möglich
TeilenummerMP-22-110S
MaterialPumpenkopfSUS
Max Druck*35 MPa (5075 psi)
Durchflussbereich**0.001 - 9.999 mL/min
Durchfluss/Hub80 µL
Kolbenhub10 mm
Durchfluss-genauigkeit***< 0.3 %
MerkmaleAktive Impulsreduzierung, obere/untere Druckbegrenzer
Druckgenauigkeit< 5 %
Benetztes MaterialSaphir, Rubin, PTFE, PCTFE, PFA, ETFE, FFKM, HDPE, PEEK, SUS
FernsteuerungInput:PUMP ON / OFF, Output:Error signal
KommunikationRS232C, RS485(between FLOM devices)
Maße150 (H) ×, 160 (B) ×, 280 (T) mm, ohne Vorsprünge
Gewichtmax. 6.7 kg
LeistungAC100 - 240 V (50 / 60 Hz) MAX 140 VA
*: Der maximale Druck wird nur zeitweise aufrechterhalten.**: Die maximale Leistung ist nicht über längere Zeiträume hinweg haltbar.***: Verwendung von Methanol bei einer Durchflussrate von 10-500&mu,L/min, Ausgangsdruck >, 1 MPa ~ 20MPa
Intelligente Mikropumpe der Serie MP-32Verwendet die einzigartige Konfiguration von FLOM mit Umschaltventil und linear angetriebener Pumpe.Merkmale• Verbesserter Pulsfluss nahe Null• Deutlich reduzierte Probleme mit Blasenbildung• Langlebige Kolbendichtung• Oberer und unterer Druckbegrenzer• Platzsparendes, kompaktes Design• Steuerung mit RS232C-Kommunikationsprotokoll
ProduktnameIntelligent Micro Pump
Produktnr.FL-MP-32-110SFL-MP-32-110P
PumpenkopfmaterialSUS316PEEK
Max Druck*140 MPa (5800 psi)20 MPa (2900 psi)
Durchflussbereich*20,1 - 500,0 μL/Min
Durchfluss pro Hub80 μL
Kolbenhub10 mm
Durchflusswiederholbarkeit*2< 0,3 % RSD (10 - 250 μL/Min)
Durchflussgenauigkeit*2±2.0 % oder ±2 μL/Min oder weniger - je nachdem, welcher Wert größer ist(bei 250 μl oder dem niedrigeren Wert)
DurchflussmodusKontinuierlicher Durchflussmodus, Timer-Durchflussmodus
SicherheitsfunktionOberer/unterer Druckbegrenzer
Druckgenauigkeit±0.2 MPa (±29 psi)
Benetztes Material Saphir, Rubin, PCTFE, PFA, UHMW-PE, FFKM, ELGILOY®*³, PEEK, SUS316 Saphir, Rubin, PCTFE, PFA, UHMW-PE,FFKM, PEEK
FernsteuerungEingang: START/STOP , Ausgang: ERROR / FUNC (oder jeweils READY / END / RUN)
DC1-5V Eingang: Durchflussmengen-Einstellung, DC1-5V Ausgang:Drucksignal
KommunikationRS232C / RS485 (zwischen FLOM Geräten)
Maße150 (H) × 150 (B) × 240 (T) mm, ohne Vorsprünge
Gewichtmax. 5,1 kg
Leistung AC100 - 240V (50 / 60 Hz), MAX 250 VA
Umgebungstemperatur5 - 40 ℃, 20 - 80 % RH (Nicht kondensierend)
*1: Der maximale Druck wird nur zeitweise aufrechterhalten, dies bedeutet nicht, dass der maximale Druck bei kontinuierlichem Gebrauch erreicht wird.*2: Die Testdaten wurden unter den Standardtestbedingungen von FLOM ermittelt.*3: ELGILOY® ist ein eingetragenes Warenzeichen der Elgiloy Specialty Metals.
Intelligente Mikropumpe der Serie MP-32Verwendet die einzigartige Konfiguration von FLOM mit Umschaltventil und linear angetriebener Pumpe.Merkmale• Verbesserter Pulsfluss nahe Null• Deutlich reduzierte Probleme mit Blasenbildung• Langlebige Kolbendichtung• Oberer und unterer Druckbegrenzer• Platzsparendes, kompaktes Design• Steuerung mit RS232C-Kommunikationsprotokoll
ProduktnameIntelligent Micro Pump
Produktnr.FL-MP-32-110SFL-MP-32-110P
PumpenkopfmaterialSUS316PEEK
Max Druck*140 MPa (5800 psi)20 MPa (2900 psi)
Durchflussbereich*20,1 - 500,0 μL/Min
Durchfluss pro Hub80 μL
Kolbenhub10 mm
Durchflusswiederholbarkeit*2< 0,3 % RSD (10 - 250 μL/Min)
Durchflussgenauigkeit*2±2.0 % oder ±2 μL/Min oder weniger - je nachdem, welcher Wert größer ist(bei 250 μl oder dem niedrigeren Wert)
DurchflussmodusKontinuierlicher Durchflussmodus, Timer-Durchflussmodus
SicherheitsfunktionOberer/unterer Druckbegrenzer
Druckgenauigkeit±0.2 MPa (±29 psi)
Benetztes Material Saphir, Rubin, PCTFE, PFA, UHMW-PE, FFKM, ELGILOY®*³, PEEK, SUS316 Saphir, Rubin, PCTFE, PFA, UHMW-PE,FFKM, PEEK
FernsteuerungEingang: START/STOP , Ausgang: ERROR / FUNC (oder jeweils READY / END / RUN)
DC1-5V Eingang: Durchflussmengen-Einstellung, DC1-5V Ausgang:Drucksignal
KommunikationRS232C / RS485 (zwischen FLOM Geräten)
Maße150 (H) × 150 (B) × 240 (T) mm, ohne Vorsprünge
Gewichtmax. 5,1 kg
Leistung AC100 - 240V (50 / 60 Hz), MAX 250 VA
Umgebungstemperatur5 - 40 ℃, 20 - 80 % RH (Nicht kondensierend)
*1: Der maximale Druck wird nur zeitweise aufrechterhalten, dies bedeutet nicht, dass der maximale Druck bei kontinuierlichem Gebrauch erreicht wird.*2: Die Testdaten wurden unter den Standardtestbedingungen von FLOM ermittelt.*3: ELGILOY® ist ein eingetragenes Warenzeichen der Elgiloy Specialty Metals.
Diese intelligente Pumpe der UI-22 Serie wird ab sofort durch die intelligente Pumpe der UI-32 Serie abgelöst. Ersatzteile für die UI-22 Serie sind jedoch noch erhältlich.MerkmaleImpulse werden auf ein absolutes Minimum reduziert, was das Pumpen mit geringem Durchfluss ermöglichtStark reduzierte BlasenproblemeLanglebige KolbendichtungObere und untere DruckbegrenzerPlatzsparende KompaktbauweiseSteuerung mit RS232C-ProtokollWählen Sie SUS, PEEK oder PCTFE für Ihr Lösungsmittel
Artikelnr.UI-22-110SUI-22-110PUI-22-110DUI-22-410SUI-22-410PUI-22-410D
MaterialPumpenkopfSUSPEEKPCTFESUSPEEKPCTFE
Max Druck*35 MPa (5075 psi)20 MPa (2900 psi)2 MPa (290 psi)5 MPa (725 psi)5 MPa (725 psi)2 MPa (290 psi)
Durchflussbereich**0,001 - 9,999 mL/min0,01 - 99,99 mL/min
Durchfluss/Hub80 μL708 μL
Kolbenhub10 mm
Durchflussgenauigkeit< 0,3 %
MerkmaleAktive Impulsreduzierung, obere/untere Druckbegrenzer
Druckgenauigkeit< 5 %
Benetztes MaterialSUS: Saphir, Rubin, PTFE, PCTFE, PFA, FFKM, HDPE, PEEK, SUS
PEEK: Saphir, Rubin, PTFE, PCTFE, PFA, ETFE, FFKM, HDPE, PEEK
PCTFE: Saphir, Rubin, PTFE, PCTFE, PFA, ETFE, FFKM
FernsteuerungInput:PUMP ON / OFF, Output:Error signal
KommunikationRS232C , RS485 (zwischen FLOM Geräten)
Maße144 (H) × 105 (B) × 240 (T) mm, ohne Vorsprünge
Gewichtmax. 5,6 kg
LeistungAC100 - 240 V(50 / 60 Hz) MAX140 VA
*: Der maximale Druck wird nur zeitweise aufrechterhalten.**: Die maximale Leistung wird nicht über einen längeren Zeitraum aufrechterhalten.
Ein praktisches, ultrakompaktes Ventil zum Umschalten von DurchflusswegenMerkmale• Wird an der Ventilkonsole (separat erhältlich) befestigt, um die Bedienung von der Ventilkopfseite aus zu ermöglichen • Eine Produktpalette mit 5 Einheiten für eine Vielzahl von Anwendungen
Artikelnr.FL-V200FL-V201FL-V204FL-V512FL-V239FL-V05
Typ6 Anschlüsse, 2 Positionen3 Anschlüssel, 2 Wege2 Anschlüsse, Auswahl6 Anschlüsse, 2 Positionen
Max Druck20MPa (2900psi)30MPa (4350psi)1MPa (145psi)35 Mpa (5800 psi)
Benetztes MaterialPEEKSUS, PEEKPEEKSUS, PEEK
Schlauch OD1/16"ø3, 1/8"1/16"
Pfaddurchmesser0.6mm (0.024")0.8mm (0.03")0.8mm (0.03")1.0mm (0.04")0.6 mm
GewindegrößeNo.10-32UNF1/4-28UNFNo.10-32UNF
Die entsprechenden Paneele für die Ventile können unter den in der folgenden Liste angegebenen Artikelnummern bestellt werden:
ProduktnameSide Panel
Produktnr.FL-4512FL-4513FL-4514
PumpentypUI Serie, MP Serie, SP Serie, DP-11
AnbauteileVI-11, VI-12, MI-11,V05V200, V201, V204, V239, V512
Dämpfer anbaubarjaneinja
Maße144(H)×60(B)×44(T), ohne Vorsprünge
325,00 €*
