Intelligente Micro Pumpe MP-22Ventilschaltende MikropumpeRückschlagventillose Konstruktion für besonders niedrige Impulssteuerung bei niedrigen DurchflussratenMerkmaleVerbesserter Impulsfluss nahe NullProbleme mit Blasen stark reduziertEinfaches EinrichtenObere und untere DruckbegrenzerPlatzsparendes, kompaktes DesignExterne Steuerung mit RS232C-Protokoll möglich
TeilenummerMP-22-110S
MaterialPumpenkopfSUS
Max Druck*35 MPa (5075 psi)
Durchflussbereich**0.001 - 9.999 mL/min
Durchfluss/Hub80 µL
Kolbenhub10 mm
Durchfluss-genauigkeit***< 0.3 %
MerkmaleAktive Impulsreduzierung, obere/untere Druckbegrenzer
Druckgenauigkeit< 5 %
Benetztes MaterialSaphir, Rubin, PTFE, PCTFE, PFA, ETFE, FFKM, HDPE, PEEK, SUS
FernsteuerungInput:PUMP ON / OFF, Output:Error signal
KommunikationRS232C, RS485(between FLOM devices)
Maße150 (H) ×, 160 (B) ×, 280 (T) mm, ohne Vorsprünge
Gewichtmax. 6.7 kg
LeistungAC100 - 240 V (50 / 60 Hz) MAX 140 VA
*: Der maximale Druck wird nur zeitweise aufrechterhalten.**: Die maximale Leistung ist nicht über längere Zeiträume hinweg haltbar.***: Verwendung von Methanol bei einer Durchflussrate von 10-500&mu,L/min, Ausgangsdruck >, 1 MPa ~ 20MPa
Diese intelligente Pumpe der UI-22 Serie wird ab sofort durch die intelligente Pumpe der UI-32 Serie abgelöst. Ersatzteile für die UI-22 Serie sind jedoch noch erhältlich.MerkmaleImpulse werden auf ein absolutes Minimum reduziert, was das Pumpen mit geringem Durchfluss ermöglichtStark reduzierte BlasenproblemeLanglebige KolbendichtungObere und untere DruckbegrenzerPlatzsparende KompaktbauweiseSteuerung mit RS232C-ProtokollWählen Sie SUS, PEEK oder PCTFE für Ihr Lösungsmittel
Artikelnr.UI-22-110SUI-22-110PUI-22-110DUI-22-410SUI-22-410PUI-22-410D
MaterialPumpenkopfSUSPEEKPCTFESUSPEEKPCTFE
Max Druck*35 MPa (5075 psi)20 MPa (2900 psi)2 MPa (290 psi)5 MPa (725 psi)5 MPa (725 psi)2 MPa (290 psi)
Durchflussbereich**0,001 - 9,999 mL/min0,01 - 99,99 mL/min
Durchfluss/Hub80 μL708 μL
Kolbenhub10 mm
Durchflussgenauigkeit< 0,3 %
MerkmaleAktive Impulsreduzierung, obere/untere Druckbegrenzer
Druckgenauigkeit< 5 %
Benetztes MaterialSUS: Saphir, Rubin, PTFE, PCTFE, PFA, FFKM, HDPE, PEEK, SUS
PEEK: Saphir, Rubin, PTFE, PCTFE, PFA, ETFE, FFKM, HDPE, PEEK
PCTFE: Saphir, Rubin, PTFE, PCTFE, PFA, ETFE, FFKM
FernsteuerungInput:PUMP ON / OFF, Output:Error signal
KommunikationRS232C , RS485 (zwischen FLOM Geräten)
Maße144 (H) × 105 (B) × 240 (T) mm, ohne Vorsprünge
Gewichtmax. 5,6 kg
LeistungAC100 - 240 V(50 / 60 Hz) MAX140 VA
*: Der maximale Druck wird nur zeitweise aufrechterhalten.**: Die maximale Leistung wird nicht über einen längeren Zeitraum aufrechterhalten.
Hervorragend geeignet für die Reinigung von Plungerpumpen und einfache PumpanwendungenMerkmale:Platzsparendes, kompaktes DesignWählen Sie die Schläuche passend zu Ihrem LösungsmittelDie Schlauchkassette kann in 4 verschiedene Richtungen eingestellt werden ,
TeilenummerWP-21
Durchflussmenge4 step settings (approx. 0.5・1.0・2.0・3.0 ml/min)
Umschaltung4 steps from front switch(rotary style)
Merkmalehold down front switch to purge(approx. 5 mL/min)
Durchflussgenauigkeit±, 5 % (Pharmed BPT)
Ausgangsdruck90 kpa or less (Pharmed BPT)
Ansaugdruck-90 kpa or less (Pharmed BPT)
Temperaturbereich5 - 50 °,C
DrehrichtungVon vorne gesehen im Uhrzeigersinn
Externe I/O
Input:OFF/ ON switch (powering on begins pumping)Output:Error Signal
SchlauchPharmed BPT / Fluran F-5500-A / TransMaster TM-15
Maße65 (H) ×, 46 (B) ×, 110 (T) mm, excluding protuberances
GewichtApprox. 0.5 kg
StromversorgungAC100 - 240 V(50 / 60 Hz), MAX 15 W
Das Produkt wird standardmäßig mit Pharmed BPT-Schläuchen geliefert.Bitte kontaktieren Sie uns, wenn Sie Fluran F-5500-A oder TransMaster TM-15 Schläuche bevorzugen.Der Pumpvorgang beginnt automatisch, sobald das Gerät eingeschaltet wird.
Anbringbare Teile: V200, V201, V204 V239, V512Dämpfer anbaubar: NeinMaße: 144 (H) × 60 (B) × 44 (T) mm, ohne VorsprüngeDie im Bild gezeigten Ventile sind nicht im Lieferumfang enthalten und müssen separat unter den folgenden Artikelnummern bestellt werden:
VentiltypBestellnummer
V200FL-V200
V204FL-V201
V239FL-V204
V512FL-V512

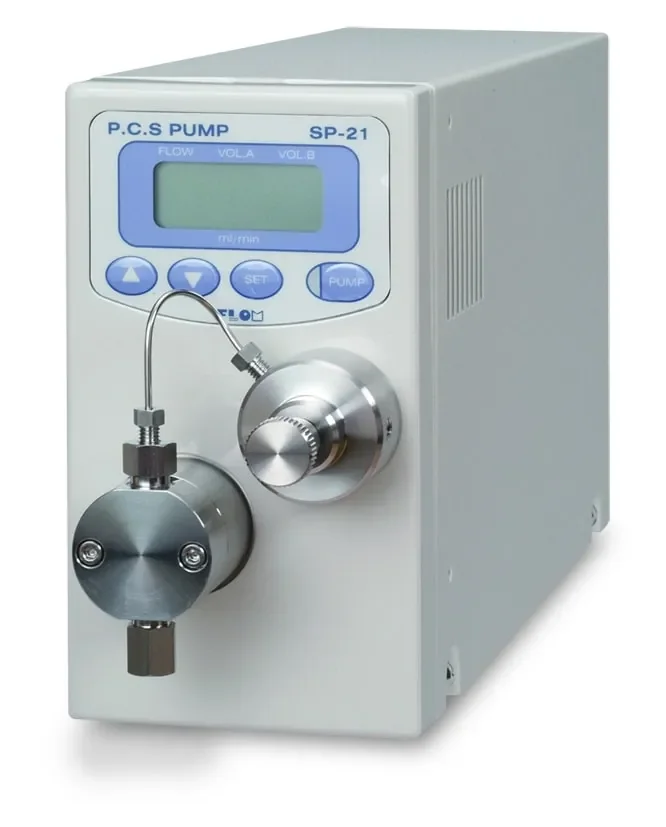

MerkmaleSchnellrücklaufmodus für Impulssteuerung wählbarPreis ohne Drucksensor10 verschiedene Konfigurationen von Durchflussbereich/PumpenkopfmaterialRS232C-Steuerprotokoll*1: Der maximale Druck wird nur intermittierend aufrechterhalten. Ein kontinuierlicher Pumpenbetrieb bei maximalem Druck kann nicht garantiert werden.*2: Das Gerät kann nicht kontinuierlich mit der maximalen Fördermenge arbeiten.*3: Im Modus zur Abgabe des eingestellten Volumens stoppt der Pumpvorgang automatisch, wenn das eingestellte Volumen abgegeben wurde.
Teile-Nr.SP-21-02SSP-21-02PSP-21-12SSP-21-12PSP-21-13SSP-21-13PSP-21-32PSP-21-32PSP-21-33PSP-21-33P
PumpenkopfMaterialSUSPEEKSUSPEEKSUSPEEKSUSPEEKSUSPEEK
Max Druck *120 MPa (2900 psi)10 MPa (1450 psi)5 MPa (725 psi)2 MPa (290 psi)
Durchfluss-bereich*20.001 ~ 1.000 mL/min0.01 - 2.00 mL/min0.1 - 5.0 mL/min0.1 - 10.0 mL/min0.1 - 20.0 mL/min
Durchfluss pro Hub8 µL16 µL32 µL77 µL154 µL
Stößelhub2 mm4 mm2 mm4 mm
Durchfluss-genauigkeit±, 0.5 %
MerkmaleSet volume dispensing*3
Druck-genauigkeit-
BenetztesMaterialSUS:Sapphire, Ruby, PTFE, PCTFE, PFA, ETFE, FFKM, HDPE, SUS
PEEK:Sapphire, Ruby, PTFE, PCTFE, PFA, ETFE, FFKM, HDPE, PEEK
FernsteuerungInput:PUMP ON / OFF, Output:Error signal
KommunikationRS232C
Maße144 (H) ×, 79 (B) ×, 285 (T) mm, ohne Vorsprünge
GewichtMax. 3,0 kg
StromversorgungAC100 - 240 V (50 / 60 Hz) MAX 80 VA
